Communication réseau : OSI, MAC et Ethernet

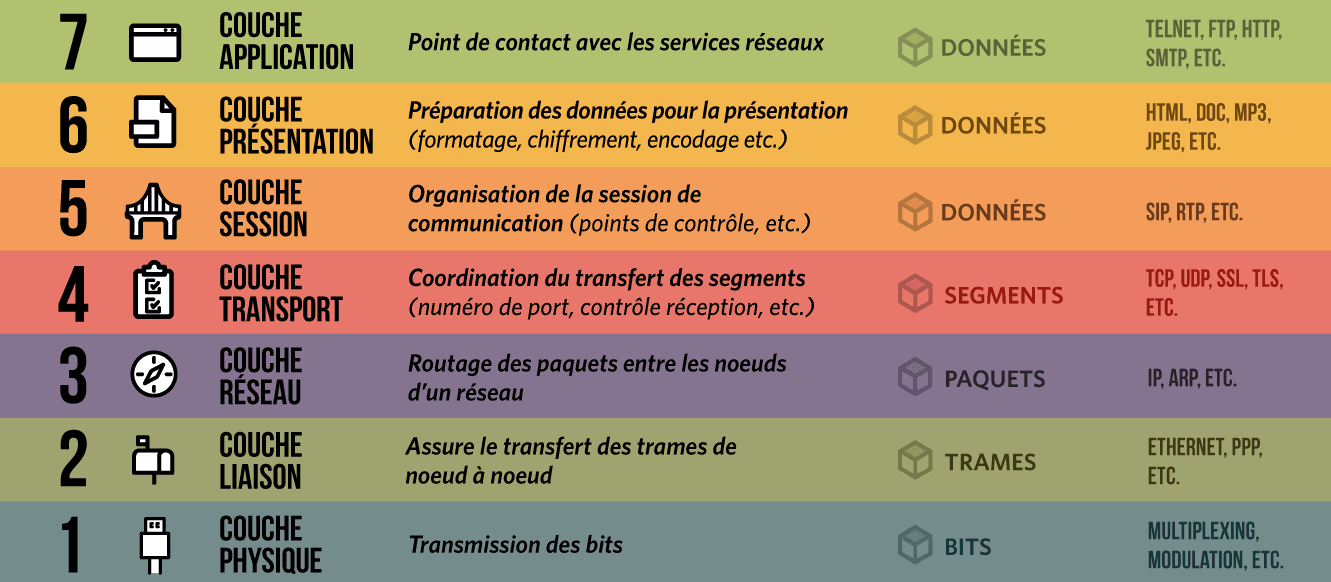

Le modèle OSI
Le modèle OSI (Open Systems Interconnection) découpe la communication en 7 couches :
- Couches 1 et 2 : couches basses — physique et liaison de données
- Couches 3 et 4 : réseau et transport
- Couches 5, 6 et 7 : couches supérieures — session, présentation, application
On parle de PDU (Protocol Data Unit) pour désigner l'unité de données échangée à chaque couche.
L'adresse MAC
L'adresse MAC est l'identifiant physique attribué à une carte réseau :
- Unique au monde, gravée par le constructeur
- Nécessaire à toute communication sur le réseau local
- Exprimée en hexadécimal
- Taille : 6 octets (48 bits), en deux blocs de 3 octets
- Bit I/G : indique Unicast (0) ou Multicast/Broadcast (1, ex.
FF:FF:FF:FF:FF:FF) - OUI (Organisation Unique Identifiant) : 3 octets identifiant le constructeur
- Numéro de série : 3 octets
- Bit I/G : indique Unicast (0) ou Multicast/Broadcast (1, ex.
La trame Ethernet
Format DIX (Ethernet II) :
- Taille minimale : remplissage (padding) si la trame est trop courte
- 1500 octets : taille maximale des données d'une trame Ethernet classique (MTU)
- EtherType : identifie le protocole de couche supérieure transporté
